同新工程 2024年4月16日

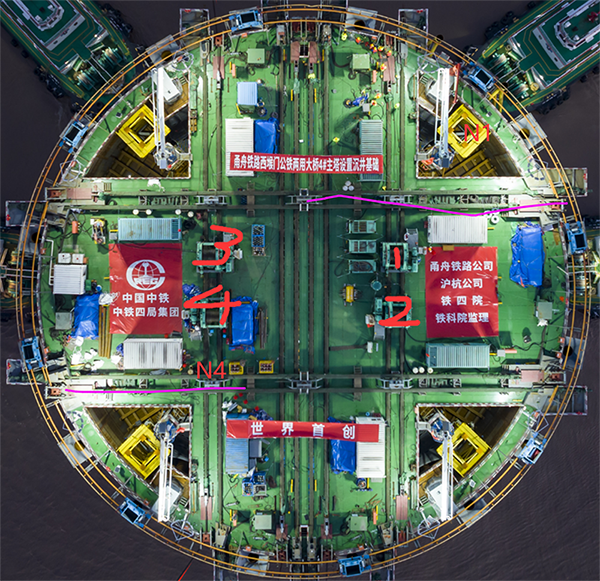

2024年4月16日，連續24個小時經過7次注水下沉作業，直徑58米，高度37米，重達9000噸4#主塔鋼沉井順利下沉到設計標高。4號墩沉井平臺定位系統主要由收纜系統、重力錨、主錨拉纜、邊錨拉纜及轉向構造等組成。平臺定位時共布置有12個控制點，分別為主纜S1-S8，邊攬N1-N4。每套收纜系統各布置1臺560t油缸，共計使用12臺560t油缸。油缸安裝在鉆孔平臺上，通過鋼絞線、轉向機構與錨繩連接，通過控制油缸調節鋼絞線的長度，來控制纜繩的拉力大小，最終達到調整平臺位置的目的。水平收纜錨錠系統單臺油缸拉力最大約300t。油缸穿23根鋼絞線，單根長度約55m。定位完成后需豎向調整，配置8臺500t豎向千斤頂進行沉井位置調平。

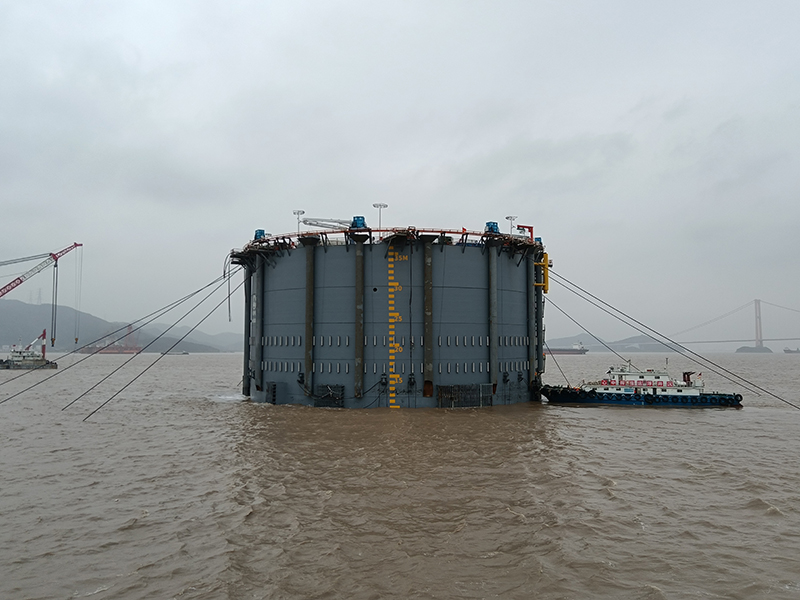

  下沉前狀態
西堠門公鐵兩用大橋是甬舟鐵路及甬舟高速公路復線跨越西堠門水道的共用跨海橋梁，連接金塘島和冊子島。大橋全長3118米，主跨采用1488米斜拉懸索協作體系，橋面寬68米，是在建的世界最大跨度公鐵合建橋梁和世界最寬跨海大橋。大橋選取“公鐵平層”布置，中間為鐵路，兩側為公路。鐵路為雙線客運專線，設計時速250公里；公路為雙向6車道高速公路，設計時速100公里。該大橋是甬舟鐵路全線關鍵性控制工程，工程規模大，橋梁結構新，科技含量高，是一項挑戰極限的超級跨海工程，大橋建成后將成為中國高速鐵路跨海大橋的標志性工程。

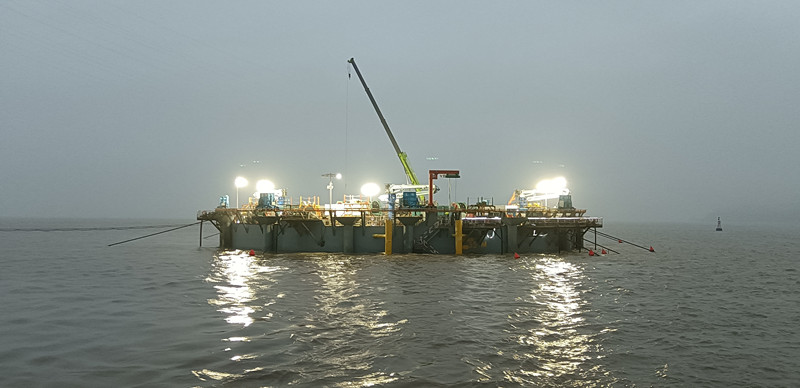

下沉到設計標高
|
2024-04-16
